角色漫游例子(八叉树碰撞检测)

前面章节，给大家介绍过第一、三人称漫游,不过是在一个平面上，通过WASD键控制角色前后左右运动。

这节课给大家讲解如何控制角色，在一个高度变化地形上运动，比如上坡，上楼梯之类的。这就要用到前面几节谈到的胶囊碰撞体Capsule与八叉树Octree。

八叉树Octree

下面接着前一个章节代码给大家演示。

// model.js文件
const gltfGround = await loader.loadAsync("../../地形.glb");
const ground = gltfGround.scene;//地形
model.add(ground)

用八叉树表示地形，用于碰撞检测。

// player.js文件
import { Octree } from 'three/examples/jsm/math/Octree.js';
const worldOctree = new Octree();
worldOctree.fromGraphNode(地形场景模型);

胶囊碰撞体Capsule

用胶囊碰撞体Capsule表示人物角色的网格模型，注意这里就是近似表示。

你可以根据角色模型的尺寸，设置胶囊碰撞体的尺寸，比如人1.7m身高，胶囊高度就可以用1.7的高度表示,有一点误差也不影响用，胶棒本身就是对角色模型的简化表示。(角色gltf模型的尺寸你可以通过blender去测量)

import { Capsule } from 'three/examples/jsm/math/Capsule.js';
// 胶囊碰撞体近似表示角色网格模型capsule
const R = 0.4;//角色近似半径
const H = 1.7;//角色近似高度
const start = new THREE.Vector3(0, R, 0);//底部半球球心坐标
const end = new THREE.Vector3(0, H - R, 0);//顶部半球球心坐标
const capsule = new Capsule(start, end, R);

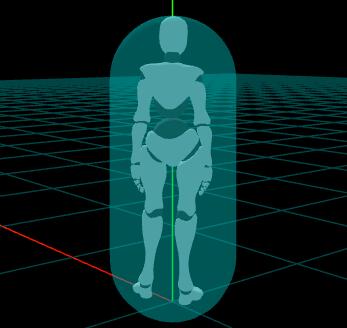

注意：胶囊碰撞体要与人体刚好重合

碰撞检测

碰撞检测思路很简单，比如人走到斜坡一瞬间，人会与斜坡模型有一定的交叉重合，这时候用八叉树和胶囊碰撞体计算重合情况，把交叉部分平移回来即可。

在运动过程中，一直进行碰撞检测，一旦发生重合，就把碰撞检测部分偏移回来。

// playerUpdate：player.js文件角色位置更新的函数
function playerUpdate(deltaTime) {
    ...
    ...
    v.addScaledVector(v, damping);
    const deltaPos = v.clone().multiplyScalar(deltaTime);
    //注释掉，用下面代码代替
    // player.position.add(deltaPos);//角色模型位置更新

    // capsule表示player，wasd控制capsule移动
    capsule.translate(deltaPos);
    // 每次更新发生移动，随时碰撞检测
    const result = worldOctree.capsuleIntersect(capsule);
    if (result) {
        // 把交叉重合偏移回来
       capsule.translate(result.normal.multiplyScalar(result.depth));
    }
    // 胶囊碰撞体capsule的位置同步到角色模型player
    player.position.copy(capsule.start);
    // 偏移量根据人坐标原点相对胶囊底部球心设置
    player.position.y -= R;
}

人的坐标原点在脚丫子部位，执行player.position.copy(capsule.start),相当于把人的脚丫子放在了胶囊底部球心位置。

测试上面代码，你可以发现人可以在斜坡走，可以上上楼梯，如果遇到墙体也会被挡住。

下节课会给大家讲解下楼梯或斜坡的情况。
