22. 山脉地形高度可视化
# 山脉地形高度可视化

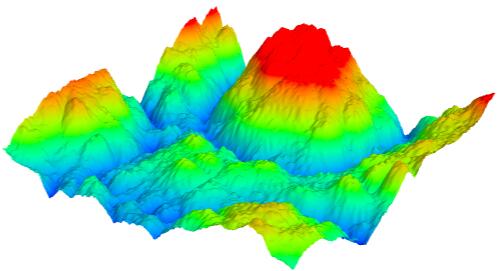

一个山脉地形的高度可视化,具体说就是地形不同的高度设置不同的颜色值。有多种方式,下面就举一个设置顶点颜色.attributes.color
的例子
本节课算是一个练习题,用到的知识点前面几节都将讲解过,所以视频主要把思路给大家说一遍,然后大家根据课程课程思路自己手写一遍。
# 1. 山脉几何体y坐标范围
loader.load("../地形.glb", function (gltf) {
model.add(gltf.scene);
const mesh = gltf.scene.children[0];
const pos = mesh.geometry.attributes.position;
const count = pos.count;
// 1. 计算模型y坐标高度差
const yArr = [];//顶点所有y坐标,也就是地形高度
for (let i = 0; i < count; i++) {
yArr.push(pos.getY(i));//获取顶点y坐标,也就是地形高度
}
yArr.sort();//数组元素排序,从小到大
const miny = yArr[0];//y最小值
const maxy = yArr[yArr.length - 1];//y最大值
const height = maxy - miny; //山脉整体高度
})
# 2.根据山脉顶点高度设置渐变颜色
借助颜色对象的颜色插值方法.lerp()
,计算山脉不同高度位置点的颜色。
// 2. 计算每个顶点的颜色值
const colorsArr = [];
const c1 = new THREE.Color(0x0000ff);//山谷颜色
const c2 = new THREE.Color(0xff0000);//山顶颜色
for (let i = 0; i < count; i++) {
//当前高度和整体高度比值
const percent = (pos.getY(i) - miny) / height;
const c = c1.clone().lerp(c2, percent);//颜色插值计算
colorsArr.push(c.r, c.g, c.b);
}
const colors = new Float32Array(colorsArr);
// 设置几何体attributes属性的颜色color属性
mesh.geometry.attributes.color = new THREE.BufferAttribute(colors, 3);
# 3. Mesh渲染山脉顶点颜色
// 3. 设置材质,使用顶点颜色渲染
mesh.material = new THREE.MeshLambertMaterial({
vertexColors:true,
});
